- 產品介紹

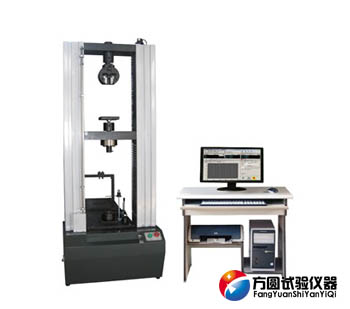

本公司生產的WDW系列微機控制腳手架扣件試驗機，主要適用于建筑工程中，對外徑為 Φ48.3mm及Φ51mm的的鋼管腳手架用直角扣件、旋轉扣件、對接扣件及底座進行抗滑、抗破壞、扭轉剛度、抗拉、抗壓的所有力學性能的檢測。精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。可完成最大承載拉力、抗拉強度、伸長變形、延伸率等技術指標的檢測。以上檢測參數在試驗結束后，由計算機根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束后既可查詢顯示，也可連接打印機進行打印輸出。
性能優勢：
1.帶有遙控盒，可實現橫梁的快/慢升降調整，操作靈活、隨意切換。
2.具有試驗結束后返回初始位置的功能，智能、高效、快捷。
3.具有任意工作位置的限位保護功能及過載、過流保護功能，可靠、安全。
4.自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用
5.可實現恒速率力控制、恒速率應力控制、恒速率變形控制、恒速度應變控制、恒速率行程控制、負荷等速控制、伸長等速控制、位移等速控制低周循環控制及用戶自編程控制等多種控制方式。
6.可切換顯示多種試驗曲線：應力－應變曲線、力－變形曲線、力－位移曲線、力－時間曲線、變形－時間曲線、位移－時間曲線、力－應變曲線。試驗曲線局部放大，多曲線疊加比較。
適用范圍：
該WDW系列微機控制腳手架扣件試驗機設備適用于金屬、膠粘劑、管材、型材、航空航天、石油化工、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品、醫藥包裝、土工布、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還適用于大中專院校進行教學演示工作。
依據標準：
1.GB/T2611-2007《試驗機通用技術要求》
2.GB/T228-2010《金屬材料室溫拉伸試驗方法》
3.GB/T16491-2008《電子萬能材料試驗機》
4.JJF1103-2003《萬能試驗機計算機數據采集系統評定》
5.GB15831-2006《鋼管腳手架扣件》
6.GB/T232-2010《金屬材料彎曲力學性能試驗方法》
7.JJG139－1999《拉力、壓力和萬能試驗機的檢定規程》
技術指標：
| 序號 | 檢 驗 項 目 | 技 術 要 求 | ||
| 1 | 最大試驗力 | 50kN | 100KN | 200KN |
| 2 | 試驗力分辨率 | 1/250000 | ||
| 3 | 變形測量范圍 | 0.2%-100% | ||
| 4 | 示值相對誤差 | 1%--100%量程范圍內 ≤±1% | ||
| 5 | 試驗力示值重復性相對誤差 | ≤1% | ||
| 6 | 試驗力零點相對誤差 | ±0.1% | ||
| 7 | 力控速率調節范圍 | 0.005%-5%FS/S | ||
| 8 | 力控速率控制精度 |
速率<0.05%FS時，為±1%設定值以內 速率 ≥0.05%FS時，為±0.5%設定值以內 |
||
| 9 | 變形速率調節范圍 | 0.005～5%FS/s； | ||
| 10 | 變形速率控制精度 |
速率＜0.05%FS/s時，為設定值的±1%以內 速率≥0.05%FS/s時，為設定值的±0.5%以內 |
||
| 11 | 位移速率調節范圍 | 0.005-500mm/min | ||
| 12 | 位移速率控制精度 | 為設定值的±0.2%以內 | ||
| 13 | 恒力、恒變形、恒位移控制范圍 | 0.5%-----100%FS | ||
| 14 | 恒力、恒變形、恒位移控制精度 |
設定值≥10%FS時，為設定值的±0.5%以內 設定值＜10%FS時，為設定值的±1%以內 |
||
| 15 | 試驗機有效寬度 | 500mm | ||
| 16 | 橫梁移動行程 | 1000mm | ||
| 17 | 試驗機前后調整長度 | 1000mm | ||
| 18 | 控制方式 | 微機自動控制 | ||
| 19 | 電源電壓（必須有可靠的接地措施） | ～220V±10% 50Hz | ||
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
WDW微機控制腳手架扣件試驗機扣件檢驗
扣件在主要部位不得有縮松、夾渣、氣孔等鑄造缺陷。WDW微機控制腳手架扣件試驗機扣件應嚴格整理，與鋼管的貼和面應緊密接觸，應保證扣件抗滑、抗拉性能。扣件與底座的力學性能應符合要求。
對扣件進行外觀檢查：扣件各部位不應有裂紋；蓋板與座的張開距離不得小于50mm；當鋼管公稱外徑為51 mm時，不得小于55 mm；扣件表面大于10mm2的砂眼不應超過3處，且累計面積不應大于50mm2；扣件表面粘砂面積累計不應大于150mm2；錯箱不應大于1mm； 扣件表面凸（或凹）的高（或深）值不應大于1mm；扣件與鋼管接觸部位不應有氧化皮，其他部位氧化皮面積累計不應大于150mm2；鉚接處應牢固，不應有裂紋；T型螺栓和螺母應符合GB/T3098.1、GB/T3098.2的規定；活動部位應靈活轉動，旋轉扣件兩旋轉面間隙應小于1mm；產品的型號、商標、生產年號應在醒目處鑄出，字跡、圖案應清晰完整；WDW微機控制腳手架扣件試驗機扣件表面應進行防銹處理（不應采用瀝青漆），油漆應均勻美觀，不應有堆漆或露鐵。
