- 產品介紹

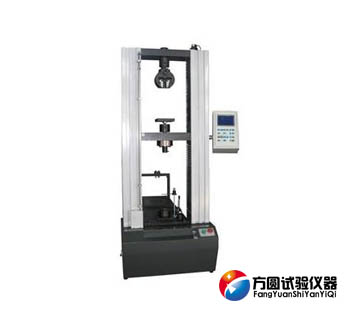

本公司生產的WDS系列液晶顯示腳手架扣件試驗機（數顯），主要適用于建筑工程中，對外徑為 Φ48.3mm及Φ51mm的的鋼管腳手架用直角扣件、旋轉扣件、對接扣件及底座進行抗滑、抗破壞、扭轉剛度、抗拉、抗壓的所有力學性能的檢測。精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。可完成最大承載拉力、抗拉強度、伸長變形、延伸率等技術指標的檢測。以上檢測參數在試驗結束后，由計算機根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束后既可查詢顯示，也可連接打印機進行打印輸出。
適用范圍：
該WDS系列液晶顯示腳手架扣件試驗機設備適用于金屬、膠粘劑、管材、型材、航空航天、石油化工、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品、醫藥包裝、土工布、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還適用于大中專院校進行教學演示工作。
技術參數：
| 序號 | 檢 驗 項 目 | 技 術 要 求 | ||
| 1 | 最大試驗力 | 50kN | 100KN | 200KN |
| 2 | 試驗力分辨率 | 1/200000 | ||
| 3 | 變形測量范圍 | 2%-100% | ||
| 4 | 示值相對誤差 | 1%--100%量程范圍內 ≤±1% | ||
| 5 | 試驗力示值重復性相對誤差 | ≤1% | ||
| 6 | 試驗力零點相對誤差 | ±0.1% | ||
| 7 | 力控速率調節范圍 | 0.005%-5%FS/S | ||
| 8 | 力控速率控制精度 |
速率<0.05%FS時，為±1%設定值以內 速率 ≥0.05%FS時，為±0.5%設定值以內 |
||
| 9 | 變形速率調節范圍 | 0.005～5%FS/s； | ||
| 10 | 變形速率控制精度 |
速率＜0.05%FS/s時，為設定值的±1%以內 速率≥0.05%FS/s時，為設定值的±0.5%以內 |
||
| 11 | 位移速率調節范圍 | 0.005-500mm/min | ||
| 12 | 位移速率控制精度 | 為設定值的±0.2%以內 | ||
| 13 | 恒力、恒變形、恒位移控制范圍 | 0.5%-----100%FS | ||
| 14 | 恒力、恒變形、恒位移控制精度 |
設定值≥10%FS時，為設定值的±0.5%以內 設定值＜10%FS時，為設定值的±1%以內 |
||
| 15 | 試驗機有效寬度 | 500mm | ||
| 16 | 橫梁移動行程 | 1000mm | ||
| 17 | 試驗機前后調整長度 | 1000mm | ||
| 18 | 控制方式 | 微電腦自動控制 | ||
| 19 | 電源電壓（必須有可靠的接地措施） | ～220V±10% 50Hz | ||
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
WDS液晶顯示腳手架扣件試驗機試驗條件及方法
試驗應采用GB/T3091中公稱外徑為48.3mm、壁厚為3.5mm的鋼管，其外表面應均勻涂覆紅丹漆干燥后進行試驗。每做一次試驗試驗，扣件應移動一個緊固位置
1.試驗所用的WDS液晶顯示腳手架扣件試驗機和百分表的精度應為±1％，扭轉剛度試驗裝置用的精度應為±2％，定力式扭力扳手精度應為±5％，環規、塞規應為3級精度。
2.試驗用扣件的T型螺栓、螺母、墊圈應是未經使用過的合格品。
3.試驗時，WDS液晶顯示腳手架扣件試驗機橫管上的直角扣件，旋轉扣件的蓋板與座之間的開口應向上。
4.扣件試驗時，緊固螺栓的扭力矩應為40N.m。
5.扣件進行各項負荷試驗時，加荷速度應控制在300N/s—400N/s。
6.試驗中總荷載應包括預加荷載。
